ASME B16.47 pokrývá jmenovité hodnoty tlaku a teploty, materiály, rozměry, tolerance, značení a testování přírub potrubí ve velikostech NPS 26 až NPS 60.
Zahrnuty jsou příruby s klasifikací jmenovité třídy 75, 150, 300, 400, 600 a 900 s požadavky uvedenými v běžných jednotkách SI (metrických) a amerických obvyklých jednotkách s průměrem
šroubů a otvorů pro šrouby příruby vyjádřené v jednotkách palců.
Tento standard je omezen na
a) příruby vyrobené z litých nebo kovaných materiálů.
(b) slepé příruby vyrobené z litých, kovaných nebo deskových materiálů.
Tato norma zahrnuje také požadavky a doporučení týkající se šroubování přírub, těsnění přírub a přírubových spojů.
ASME B16.47 poskytuje dvě řady rozměrů přírub.
Série A specifikuje rozměry přírub pro běžné použití. Řada B specifikuje rozměry přírub pro kompaktní příruby, které mají ve většině případů menší průměry kružnic šroubů než příruby řady A.
Tyto dvě řady přírub nejsou obecně zaměnitelné. Uživatel by si měl uvědomit, že některé přírubové ventily, zařízení sešroubované mezi přírubami a přírubová zařízení mohou být kompatibilní pouze s jednou sérií těchto přírub.
|
ASME B16.5 |
Norma ASME B16.5 pokrývá ocelové trubkové příruby a přírubové fitinky od NPS 1/2 až NPS 24 metrický/palcový v tlakové třídě 150 až po třídu 2500. Zahrnuje jmenovité hodnoty tlaku a teploty, materiály, rozměry, tolerance, značení, zkoušení a metody označení otvorů pro potrubní příruby a přírubové tvarovky. |
|
ASME B16.47 |
U větších velikostí pokrývá norma ASME B16.47 jmenovité hodnoty tlaku a teploty, materiály, rozměry, tolerance, značení a testování přírub potrubí ve velikostech NPS 26 až NPS 60 a ve jmenovitých třídách 75, 150, 300, 400, 600 a 900. |
|
ASME B16.47 série A |
ASME B16.47 série B |
|
Příruby MSS SP-44 jsou označeny jako příruby ASME B16.47 Series A |
Příruby API 605 jsou označeny jako ASME B16.47 Series B příruby |
|
Příruby ASME B16 47 řady A jsou mnohem tlustší, těžší a pevnější než příruby řady B se stejnou velikostí a tlakem, takže vydrží větší vnější zatížení než typ řady B. |
Příruby ASME B16.47 řady B potřebují více, ale menší upevňovací prvky (šrouby a matice) než příruby řady A a mají menší průměr kružnice šroubu než příruby řady A. |
|
Normy Série A i Série B definují příruby s přivařovacím hrdlem a slepé příruby se zvýšeným čelem (RF), ale pouze Série A definuje příruby prstencového spoje (RTJ) od třídy 300 do třídy 900 v rámci této normy. |
|
|
Z komerčního hlediska jsou příruby ASME B16.47 řady A dražší než příruby ASME B16 47 řady B. |
|
|
Většina uživatelů nebo konstruktérů potrubí si může pro nové potrubí nebo zařízení vybrat příruby řady A. |
Pokud však provádíte nějakou renovaci, výměnu nebo nekritický návrh potrubí, jsou příruby řady B populárnější. |
Jaký je rozdíl mezi přírubami ASME B16.47 a 16.45?
Norma ASME B16.5 pokrývá ocelové trubkové příruby a přírubové fitinky od NPS 1/2 až NPS 24 metrický/palcový v tlakové třídě 150 až po třídu 2500. Zahrnuje jmenovité hodnoty tlaku a teploty, materiály, rozměry, tolerance, značení, zkoušení a metody označení otvorů pro potrubní příruby a přírubové tvarovky. V potrubních systémech se velmi běžně používají dvě velmi důležité příruby, jako je přivařovací hrdlová příruba a slepé příruby. Výraz „B16.5“ nebo „B{10}}“ se používá jako zaměnitelnost a vztahuje se ke stejnému standardu. Standardní ASME B16 5 (ANSI B16 5) však pokrývá pouze velikost do 24 palců. U větších velikostí pokrývá norma ASME B16.47 jmenovité hodnoty tlaku a teploty, materiály, rozměry, tolerance, značení a testování přírub potrubí ve velikostech NPS 26 až NPS 60 a ve jmenovitých třídách 75, 150, 300, 400, 600 a 900.
Závěry:
Standardní přivařovací hrdlové, nasouvací, zaslepovací atd. příruby jsou pokryty standardní B16.5 pro velikosti do 24" jmenovité trubky. Velikosti 26" a větší jsou pokryty B16.47 série A nebo série B pro přivařovací a slepé příruby. Příruba řady A je těžší, tlustší a stojí více, zatímco příruba řady B má více otvorů pro šrouby a je lehčí levnější než řada A. Příruba API605 a příruby řady B jsou to samé.
Viz dokumenty níže pro srovnání velikostí přírub ve dvou hlavních normách (B16.5 a B16.47)

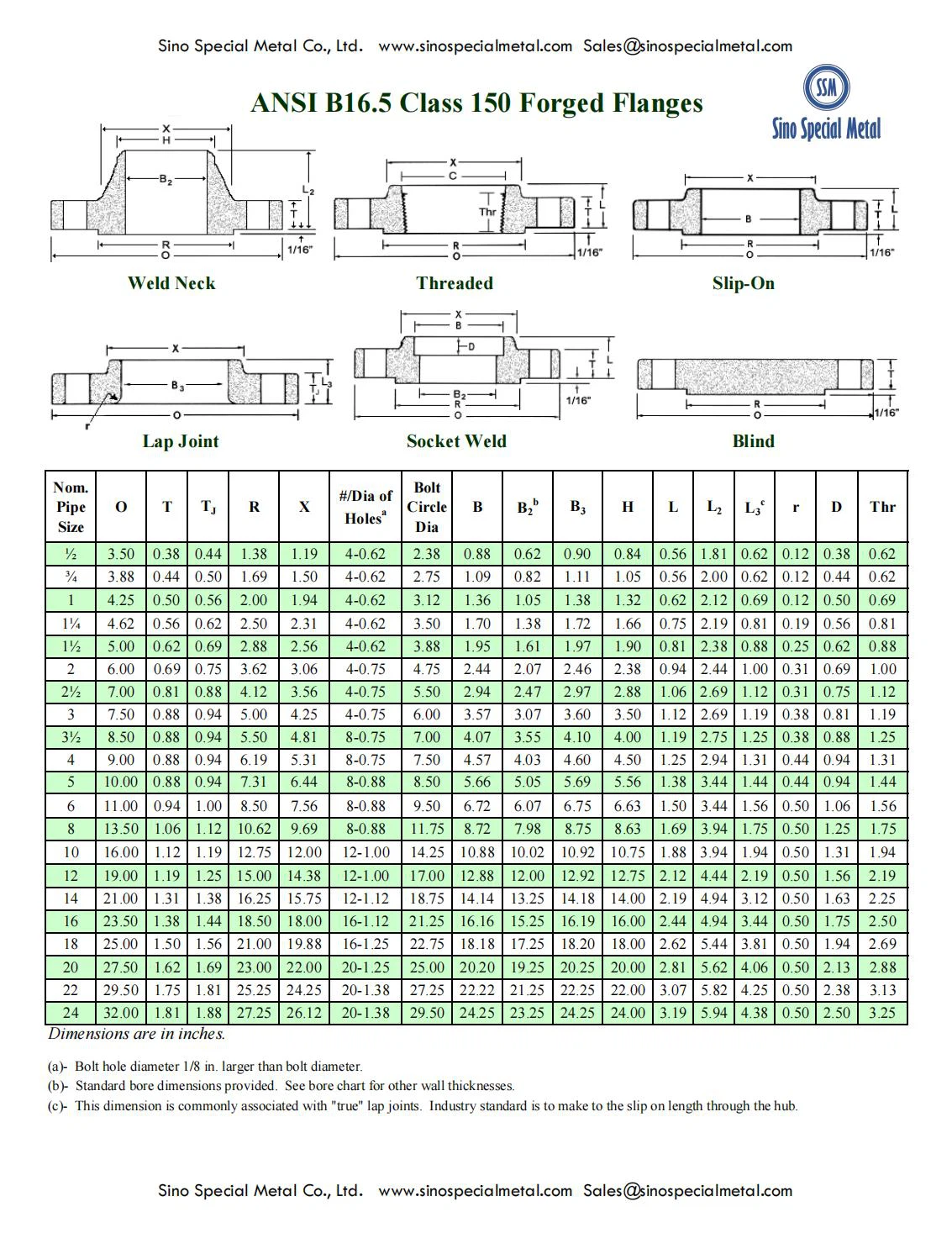

Rozměry příruby podle standardu ASME B 16 5 pro 150# svařovací přírubu s krkem, slepou přírubu, posuvnou přírubu, socketweld a přírubu Lapjoint

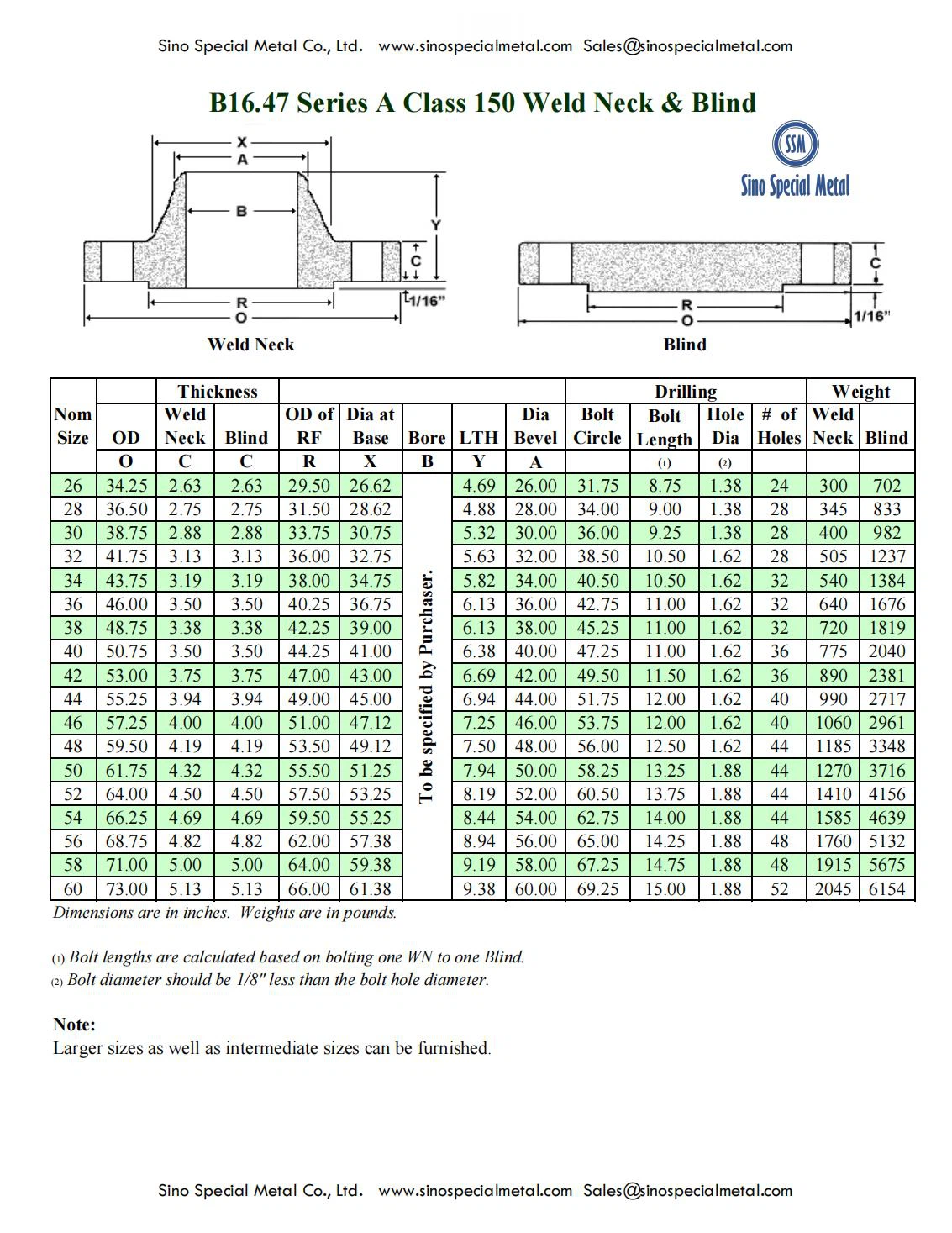

Rozměry příruby podle ASME B16 47 série A standard pro 150# přivařovací a slepou přírubu

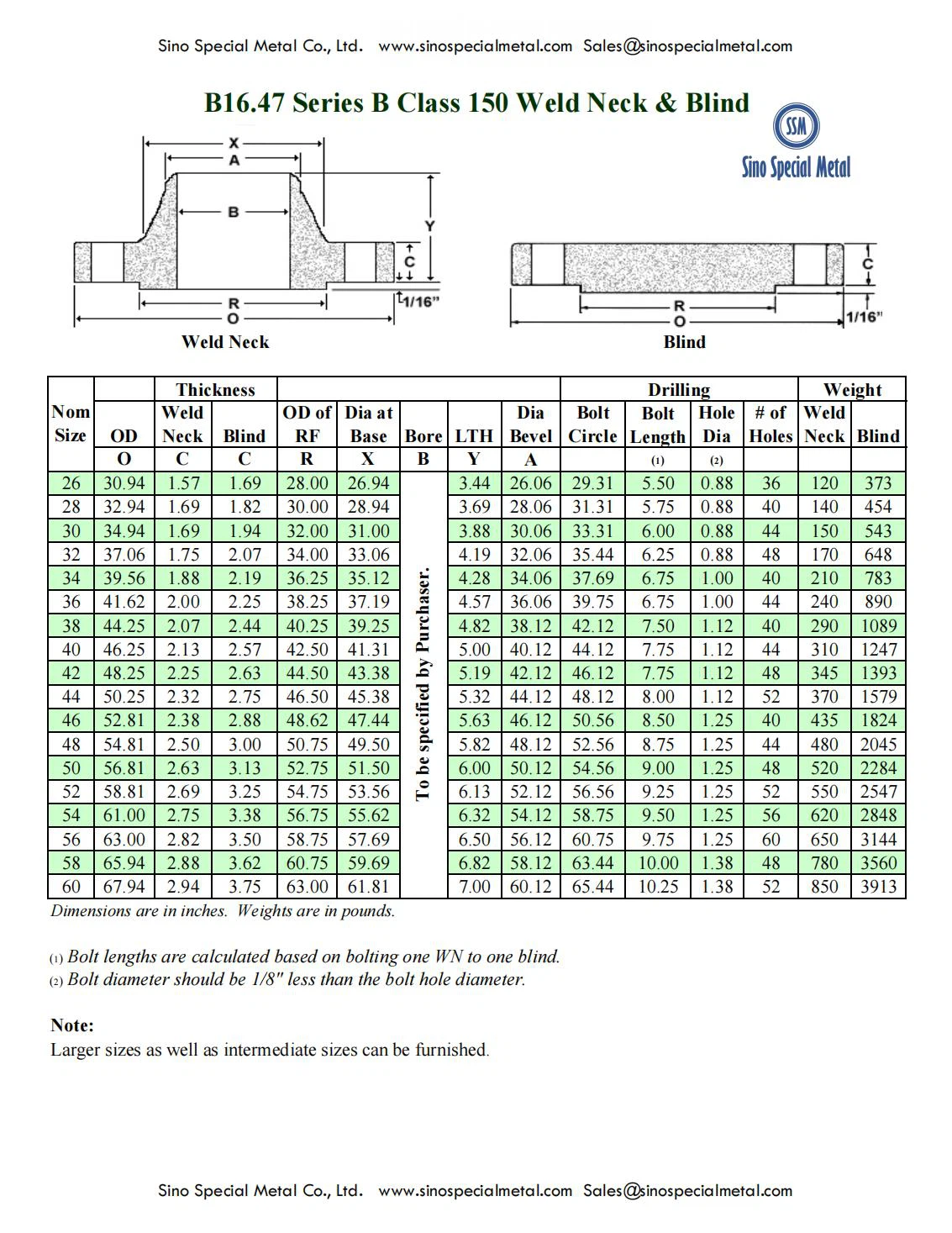

Rozměry příruby podle normy ASME B 16.47 série B pro 150# svařovací hrdlo a slepou přírubu
